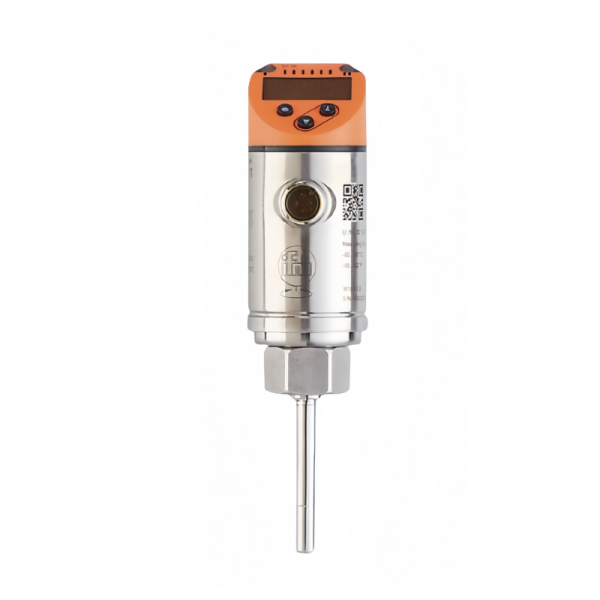

ifm易福門溫度變送器TA2417工作原理

溫度信號采集

熱電阻（RTD）傳感原理

TA2417采用鉑電阻溫度計（PT100/PT1000）作為測溫元件，其電阻值隨溫度變化呈線性關系。例如，PT100在0°C時電阻為100Ω，溫度每升高1°C，電阻增加約0.385Ω。

傳感器通過檢測電阻變化，將溫度信號轉換為電信號（電壓或電阻值）。

熱電偶傳感原理（可選）

若配置熱電偶，則利用兩種不同金屬結點處的溫差產生熱電動勢（塞貝克效應），溫差越大，輸出電壓越顯著。熱電偶適用于高溫場景（如熔爐），但需冷端補償以消除環境溫度影響。

信號轉換與處理

輸入橋路轉換

熱電阻產生的電阻信號通過直流電橋電路轉換為直流毫伏信號（U?），便于后續放大與處理。

非線性校正與放大

由于熱電阻的電阻-溫度關系為線性，而熱電偶的電動勢-溫度關系為非線性，TA2417內置線性化處理電路，通過反饋回路非線性特性（如凹向下曲線）補償熱電偶的非線性誤差，確保輸出信號與溫度呈線性關系。

信號經穩壓濾波、運算放大、調零電路處理后，消除干擾并調整基準值。

V/I轉換與標準化輸出

處理后的電壓信號通過V/I轉換電路，轉換為4-20mA直流電流信號（或0-10V電壓信號）。其中：

4mA對應溫度下限（如0°C），20mA對應溫度上限（如150°C），實現溫度與電流的線性映射。

電流信號具有低電壓降優勢，適合遠距離傳輸；電壓信號則適用于短距離或特定控制需求。

標準化輸出與通信

兩線制/四線制供電

TA2417支持兩線制供電，電流信號與電源共用同一對導線，簡化布線并降低成本。

四線制供電則分離電源與信號線，提高抗干擾能力，適用于高精度需求場景。

IO-Link數字通信（可選）

部分型號配備IO-Link接口（版本1.1），支持雙向數字通信，可實時傳輸溫度數據、配置參數及診斷信息。

通過IO-Link，用戶可遠程校準傳感器、監測設備狀態，并集成至工業物聯網（IIoT）系統。

抗干擾與安全設計

輸入/輸出端采用反向保護、限流保護電路，防止電源接反或過載損壞設備。

電氣隔離功能避免高電壓或接地環路對測量系統的干擾，確保數據傳輸穩定性。
